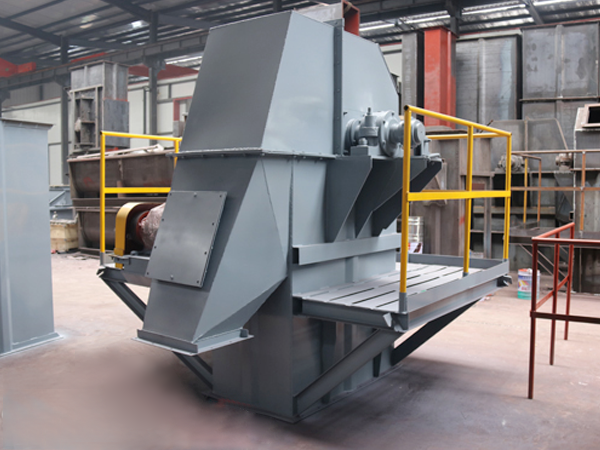

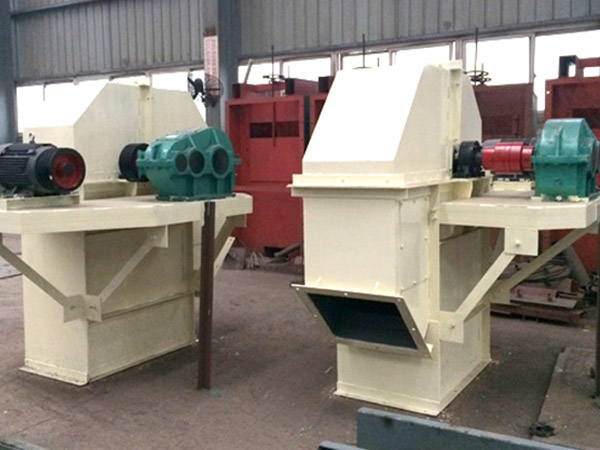

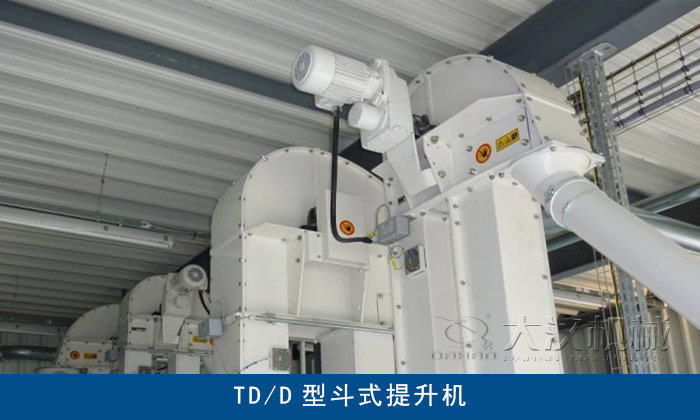

TD/D型斗式提升機產品概述

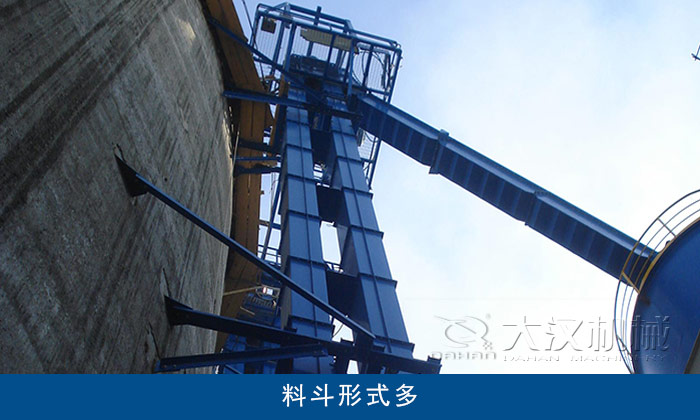

TD型是按照JB3926-85《垂直斗式提升機》標準設計生產的，與傳統D型斗式提升機相比，輸送效率高、料斗形式多。

TD/D型斗式提升機適用范圍

TD/D型斗式提升機適用于垂直輸送粉狀、粒狀及小塊狀且磨琢性較小的散狀物料，如糧食、煤、水泥、碎礦石等，提升高度大40m。

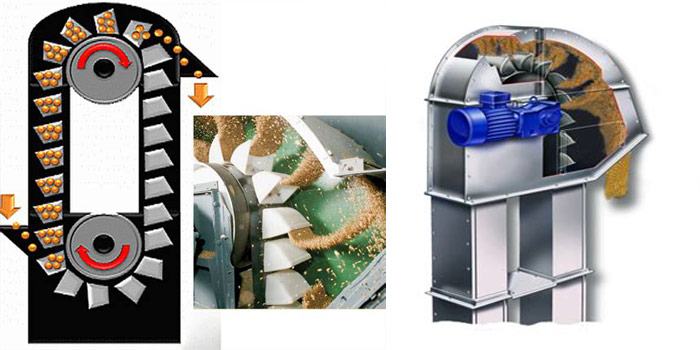

TD/D型斗式提升機工作原理

TD型斗式提升機由運行部分（料斗與牽引膠帶）、帶有傳動滾筒的上部區段，帶有拉緊滾筒的下部區段，中間機殼，驅動裝置，逆止制動裝置等組成。

TD型斗式提升機采用橡膠輸送帶作為牽引構件，以掏取式來完成物料的裝載。裝載的進料口設在設備的尾部，這樣更有利于物料的裝載輸送。當物料通過進料口被放入提升機底端后，使畚斗（即料斗）在輸送帶的牽引下，裝入物料勻速向上運行；當載有物料的畚斗運行至頂端，以離心式或者混合式方式卸料；這樣就完成提升機的整個輸送過程。

TD/D型斗式提升機性能特點

1、驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少;

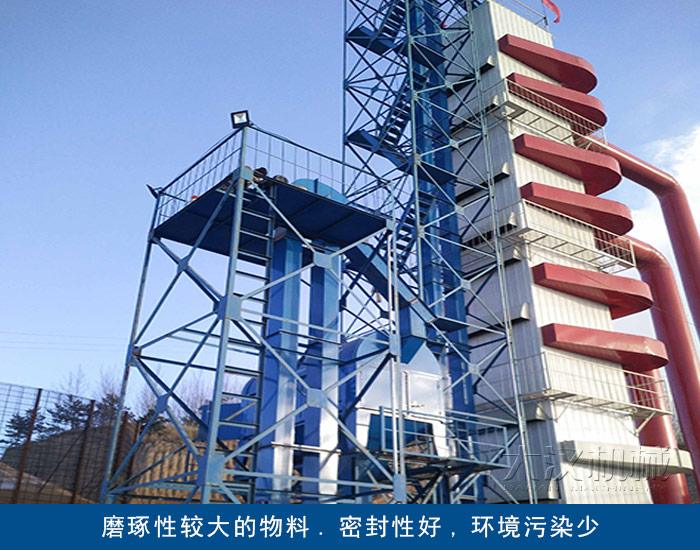

2、提升范圍廣,這類提升機對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少;

3、運行可靠性好,先進的設計原理和加工方法,保證了整機運行的可靠性,無故障時間超過2萬小時。提升高度高.提升機運行平穩,因此可達到較高的提升高度;

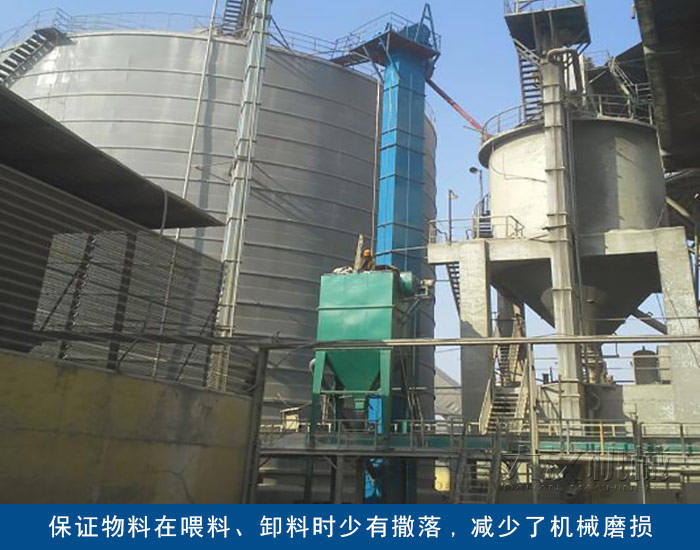

4、使用壽命長,提升機的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時保證物料在喂料、卸料時少有撒落,減少了機械磨損。

型號	TH315		TH400		TH500		TH630		TH800		TH1000
料斗型式	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh	Zh	Sh
輸送量（m3/h）	21	36	36	56	45	70	68	110	87	141	141	220
斗寬（mm）	315		400		500		630		800		1000
斗容（L）	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
斗距（mm）	500		600		688		688		920		920
鏈條規格	Φ18×50		Φ18×50		Φ22×86		Φ22×86		Φ26×92		Φ26×92
鏈條節徑（mm）	630		710		800		900		1000		1250
斗速（m/s）	1.4		1.4		1.5		1.5		1.6		1.6
物料量大塊（mm）	45		55		65		75		85		100

注意：

1、表中斗容為計算斗容，輸送量按填充系數0.6計算得出。

2、TH型斗提機料斗用途：

Zh—中深斗：輸送濕粘性物料，如糖、濕細沙等。

Sh—深斗：輸送重的粉狀至小塊狀物料，如水泥、砂、煤等。

3、HL型斗提機料斗的用途：

Q—淺圓底料斗：輸送潮濕、易結塊、難拋出的物料，如濕沙、濕煤等。

S—深圓底料斗：輸送干燥的、松散的、易拋出的物料，如水泥、煤塊、碎石等。
